Într-o lume industrială în care viteza de producție și calitatea produsului finit sunt parametrii care dictează profitabilitatea, contaminarea cu corpuri străine reprezintă coșmarul oricărui inginer de proces. Dintre toți contaminanții posibili, metalul este cel mai frecvent și, paradoxal, cel mai periculos. O simplă așchie de fier, un șurub căzut accidental sau praful metalic rezultat din uzura utilajelor pot compromite loturi întregi de produse mai ales în industria alimentară sau pot distruge echipamente de procesare în valoare de zeci de mii de euro.

Metodele clasice de filtrare, bazate pe site mecanice sau filtre textile, sunt eficiente pentru pietre, plastic sau lemn, dar adesea eșuează în fața particulelor metalice foarte fine, submicronice. Aici intervine tehnologia modernă de separare magnetică. Utilizarea unor filtre magnetice bazate pe magneți permanenți din pământuri rare (neodim) a revoluționat modul în care industriile își protejează atât consumatorii, cât și utilajele.

Aceste sisteme de filtrare cu magneți nu consumă energie electrică, necesită o mentenanță minimă și oferă o eficiență de separare de aproape 100% pentru materialele feromagnetice. În acest articol extins vom explora anatomia acestor filtre, principiile lor de funcționare și, cel mai important, vom detalia industriile și punctele critice unde instalarea lor este nu doar recomandată, ci obligatorie.

Principiul de funcționare al unui filtru magnetic: mai mult decât un simplu magnet

Mulți oameni asociază filtrarea magnetică cu un magnet simplu care atrage cuie sau șpan, de exemplu. În realitate, separatoarele industriale sunt dispozitive de înaltă inginerie concepute să funcționeze în fluxul de producție în condiții dificile. Inima acestor sisteme este magnetul Neodim-Fier-Bor (NdFeB). Acesta este cel mai puternic tip de magnet permanent disponibil comercial, capabil să genereze câmpuri magnetice extrem de intense, măsurate în Gauss sau Tesla.

Diferența dintre un magnet obișnuit ceramic (ferită) și unul industrial din filtrele moderne constă în „adâncimea” câmpului și în gradientul magnetic. Un filtru magnetic performant trebuie să fie capabil să „smulgă” o particulă de metal dintr-un flux rapid de material (fie el lichid, pulbere sau granulat) de la distanță și să o rețină ferm, chiar și sub presiunea fluxului continuu.

Sistemele sunt construite, de regulă, sub forma unor circuite magnetice închise în tuburi de oțel inoxidabil. Această carcasă de inox are dublu rol: protejează magneții de coroziune și uzură mecanică și, în același timp, respectă standardele de igienă, fiind ușor de curățat. Câmpul magnetic penetrează oțelul inoxidabil și captează impuritățile pe suprafața exterioară a tubului.

Industria alimentară: siguranța consumatorului pe primul loc

Poate cel mai critic domeniu de aplicare al filtrării magnetice este sectorul alimentar. Aici, prezența unei bucăți de metal într-un produs finit nu înseamnă doar o pierdere financiară, ci un risc major pentru sănătatea publică și pentru reputația brandului. Standardele internaționale, precum HACCP (în engleză “Hazard Analysis and Critical Control Points“), impun monitorizarea strictă a contaminării fizice.

Utilizarea de filtre in industria alimentara este standardizată pentru o gamă largă de materii prime și produse finite. De la făinuri la granule mai mari sau lichide alimentare, toate pot beneficia de filtrarea particulelor feromagnetice care pot fi conținute accidental. Și chiar dacă câteodată este indicat să avem un aport crescut de fier în organism, acesta trebuie să vină la nivel molecular, nu cu bucăți din utilajele care participă la fluxul de producție al produsului alimentar.

1. Morărit și panificație

Făina este, prin natura procesului de producție, predispusă la contaminare. Uzura valțurilor de măcinare generează praf metalic fin. De asemenea, în grâul brut pot exista cuie, sârme sau șuruburi provenite de la combinele agricole, utilaje de transport și de aerare în silozurile de cereale. Filtrele magnetice de tip grilă sunt instalate în punctele de descărcare a camioanelor, înainte de silozuri și imediat înainte de ambalarea făinii. Îndepărtarea particulelor metalice este obligatorie și previne nu doar contaminarea pâinii, ci și riscul de explozie. Praful de făină este exploziv în anumite condiții, iar o scânteie produsă de un metal care lovește un alt metal în interiorul unui utilaj poate declanșa o catastrofă.

2. Industria zahărului

Zahărul, fiind un material cristalin și abraziv, uzează echipamentele de transport. Separatoarele magnetice sunt folosite pentru a elimina particulele de fier rezultate din această abraziune, asigurând puritatea zahărului alb sau brun. Aici se folosesc adesea magneți cu o putere de peste 10.000 Gauss pentru a captura chiar și oțelul inoxidabil slab magnetic (care a suferit deformări mecanice în procesul de producție).

3. Procesarea lichidelor (ciocolată, lactate, siropuri, bere, vin)

Filtrarea particulelor de fier cu ajutorul magneților nu se rezumă la pulberi. Ciocolata lichidă, laptele, iaurturile sau sucurile trec prin filtre magnetice cu capcană (liquid traps). Acestea sunt vase de inox prin care circulă lichidul, având în interior bare magnetice. Datorită vâscozității unor produse precum ciocolata sau mierea, particulele metalice ar rămâne suspendate în lichidul alimentar sau masa vâscoasă dacă nu ar fi extrase forțat de un câmp magnetic puternic.

Industria maselor plastice: Protejarea matrițelor scumpe

În procesarea plasticului (injecție, extrudare, suflare), materia primă vine sub formă de granule. Adesea, producătorii folosesc și material reciclat (regrind). Aici apare pericolul. Plasticul reciclat poate conține capse, resturi de lame de cutter sau șuruburi, materiale feroase dar și neferoase.

Dacă o singură bucată de metal ajunge în cilindrul mașinii de injecție, ea poate distruge melcul sau, și mai grav, poate ajunge în matriță. O zgârietură pe o matriță de înaltă precizie (folosită, de exemplu, pentru componente auto sau medicale) poate costa zeci de mii de euro pentru reparație și poate opri producția săptămâni întregi.

Montarea unor separatoare magnetice de tip sertar (drawer magnets) direct sub buncărul de alimentare al mașinii de injecție este o asigurare ieftină împotriva unor daune care pot ajunge la zeci de mii de euro. Ca să nu mai vorbim de tipul în care procesul de producție trebuie întrerupt datorită necesității de schimbare a matriței sau de avarie. Aceste separatoare cu magneți opresc orice metal feros înainte ca acesta să intre în zona de topire și reduc semnificativ aceste riscuri.

Industria ceramică și a sticlei

În producția de gresie, faianță, obiecte sanitare sau sticlărie fină, fierul este un inamic estetic și structural. O particulă de fier rămasă în masa ceramică se va topi în cuptor și va crea un punct negru inestetic („muscă”) sau o zonă de slăbiciune în material.

Pentru glazuri și barbotină (amestecul lichid de argilă), se folosesc filtre magnetice cu bare de înaltă intensitate. Deoarece oxizii de fier sunt paramagnetici (slab magnetici), este nevoie de magneți neodim foarte puternici pentru a-i extrage din fluxul vâscos de material. Eliminarea fierului asigură albul imaculat al porțelanului și transparența perfectă a sticlei în produsul finit.

Industria chimică și farmaceutică

În multe zone din indutria chimică și farmaceutică toleranța față de prezența particulelor feroase este zero. În producția de medicamente, pigmenți, vopsele sau cosmetice, puritatea chimică este esențială. Contaminarea metalică poate cataliza reacții chimice nedorite, poate schimba culoarea produsului sau poate face medicamentul impropriu consumului uman sau veterinar.

Filtrele folosite în aceste industrii sunt realizate din oțel inoxidabil sanitar (316L), cu finisaje de oglindă și, astfel, suprafețe foarte nete, pentru a preveni acumularea de bacterii. Aceste filtre magnetice sunt echipate cu cei mai puternici magneți disponibili. Adesea, aceste sisteme sunt dublate de detectoare de metale post filtrare, dar filtrul magnetic rămâne prima linie de apărare, fiind singurul capabil să rețină praful fin submilimetric pe care detectoarele poate îl ignoră.

Elementul cheie: bara magnetică de filtrare

Indiferent de complexitatea carcasei exterioare (că este un simplu grătar magnetic sau un sistem automat de curățare a impurităților colectate), componenta activă a unui filtru sau separator magnetic este aceeași: bara magnetică. Aceste bare magnetice de filtrare sunt cilindri din inox, sigilați ermetic, în interiorul cărora sunt stivuiți magneți neodim și piese polare din oțel.

Aranjamentul magneților în interiorul barei nu este aleatoriu. Ei sunt așezați în opoziție (Nord-Nord, Sud-Sud) sau într-o configurație Halbach pentru a împinge liniile de câmp magnetic spre exterior. Acest lucru creează inele de forță magnetică de-a lungul tubului, zone unde captura este maximă. Exact aceste zone vor captura cele mai multe particule feroase în exploatarea în flux a produsului.

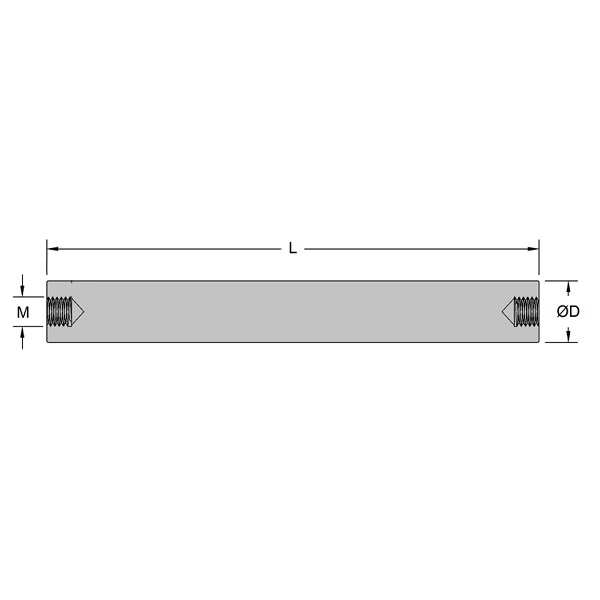

Diametrul standard al acestor bare este de obicei de 25 mm (1 inch), dar lungimea poate varia de la 10 cm la peste un metru, în funcție de lățimea benzii transportoare sau a tubulaturii pentru lichide și făinuri. Un aspect crucial este calitatea sudurii la capete. Bara trebuie să fie perfect etanșă pentru a proteja magneții de umiditate (care ar duce la oxidare și pierderea puterii) și pentru a preveni contaminarea produselor alimentare filtrate cu materialul din interiorul barei.

Tipuri de separatoare magnetice și unde se montează

Barele magnetice sunt foarte adaptabile, ceea ce permite construirea a diverse tipuri de separatoare, adaptate fiecărui punct din fluxul tehnologic al materiilor prime și produselor finite alimentare.

1. Grătarele magnetice (Magnetic Grates)

Un grătar magnetic este cel mai simplu și comun filtru pe bază de magneți. Constă într-o serie de bare magnetice așezate paralel sau în două straturi intercalate, într-un cadru. Această poziționare a magneților asigură o distribuție aproape egală a forței de atracție a magneților și o capabilitate de a captura bine deșeurile feroase.

• Unde se folosesc: În buncăre (hoppers), la gurile de sac, în punctele de descărcare gravitațională.
• Avantaj: Cost redus, ușor de instalat, nu necesită modificarea utilajelor existente.

2. Separatoarele în linie (Bullet Magnets / Inline Magnets)

Acestea au o formă aerodinamică (de glonț) și sunt montate în centrul conductelor de transport pneumatic (unde materialul este suflat cu aer).

• Unde se folosesc: În morărit, la transportul făinii, zahărului sau granulelor de plastic prin țevi. În filtrarea de lichide alimentare în fabricile în fluxul de producție pentru bere, ulei, oțet și vin, sucuri.
• Avantaj: Nu blochează fluxul de aer sau lichid, captează metalele grele care tind să cadă la baza conductei.

3. Plăcile magnetice (Plate Magnets)

Sunt blocuri magnetice plate, montate pe fundul jgheaburilor sau deasupra benzilor transportoare.

• Unde se folosesc: Pentru materiale abrazive (cereale dar și piatră, minereuri, lemn) care ar distruge barele subțiri de inox.
• Avantaj: Nu intră în contact direct cu fluxul principal, rezistente la uzură, nu se înfundă (bridging).

4. Tamburii magnetici (Magnetic Drums)

Sunt cilindri rotativi cu un sector magnetic fix în interior. Materialul cade pe tambur; produsul curat cade gravitațional, în timp ce metalul rămâne lipit de tambur până iese din câmpul magnetic.

• Unde se folosesc: În procesarea cerealelor în volume foarte mari, în stațiile de reciclare sau în industria minieră.
• Avantaj: Autocurățare continuă, deoarece după atragerea inițială a particulelor feroase acestea sunt îndepărtate după un ciclu complet sau rotație completă a tamburului magnetic..

Provocarea curățării și mentenanței

Un filtru magnetic este eficient doar atât timp cât este curat. Dacă barele magnetice se acoperă complet cu o „blană” de pilitură de fier, câmpul magnetic se scurtcircuitează la suprafață și nu mai poate atrage noi particule. Iar cei care au montat un filtru magnetic dar uită să îl întrețină greșesc pentru că fluxul de material nou poate spăla particulele deja capturate. Iar particulele deja capturate se reintroduc în produsul alimentar final, contaminând un lot chiar și mai mult decât media (fenomenul de „wash-off”).

De aceea, procedura de curățare a unui filtru, grătar sau separator magnetic este vitală. Există două abordări:

Curățarea manuală simplă: Operatorul oprește fluxul de producție, scoate grătarul magnetic și șterge fiecare bară cu o cârpă sau cu aer comprimat. Este o metodă ieftină, dar riscantă (operatorul se poate tăia în așchii metalice sau poate uita să curețe filtrul la timp sau când este încărcat). Această metodă în plus necesită o oprire a fluxului de producție, ceea ce poate să scadă productivitatea întregii linii.

Curățarea manuală „Easy-Clean”: Barele magnetice sunt introduse în niște tuburi (cămăși) de inox. Pentru curățare, operatorul scoate ansamblul și trage magneții afară din tuburi. Fierul, nemaifiind ținut de câmpul magnetic, cade singur. Este metoda preferată în industria alimentară pentru rapiditate și siguranță, curățarea filtrului magnetic proiectat astfel fiind rapidă și eficientă.

Curățarea automată: Un sistem pneumatic scoate periodic magneții din flux și îi curăță, fără a opri producția. Pot exista chiar și sisteme duale, care atunci când un filtru este scos introduc automat în flux un filtru similar în același loc. Este ideală pentru linii de producție cu contaminare mare sau flux continuu 24/7, eliminând eroarea umană.

Importanța alegerii corecte a puterii magnetice

Nu toți magneții sunt la fel, fiind filtre magnetice cu câmp magnetic mai puternic, mediu sau mai slab. Puterea unui separator se măsoară în Gauss (inducția magnetică la suprafață) și din acest punct de vedere deosebim mai multe tipuri de separatoare în funcție de magneții folosiți:

• Ferita (Ceramici): Au o forță de atracție de aproximativ 1.000 – 2.000 Gauss. Ieftini, buni pentru a prinde șuruburi mari, piulițe sau cuie. Magneții din ferită rezistă bine la căldură, dar nu prind praf fin.
• Neodim Standard: are o forță de atracție de aprox. 6.000 – 9.000 Gauss. Acești magneți neodim reprezintă standardul actual în majoritatea industriilor. Prind pilitură fină și așchii mici dar și obiecte mai mari.
• Neodim High-Intensity: acești magneți au o forță de atracție de 10.000 – 14.000 Gauss. Folosiți în industria alimentară și farmaceutică pentru a prinde particule submicronice și oțel inoxidabil ecruisat (care a devenit slab magnetic prin prelucrare mecanică), acești magneți sunt cei mai performanți utilizați în construcția de filtre magnetice.

Alegerea greșită a puterii poate duce la o falsă senzație de siguranță. Un magnet de ferită instalat la o linie de făină va lăsa să treacă aproape tot praful metalic, protejând doar împotriva cheilor franceze și a șuruburilor scăpate accidental. Din acest motiv alegerea tipului de filtru magnetic ar trebui făcută prin discuție cu un proiectant tehnic care cunoaște specificul fluxului de producție și firma care este experimentată în confecționarea acestor filtre.

Temperatura: inamicul magneților Neodim

Un aspect tehnic crucial în alegerea filtrelor magnetice adecvate este temperatura de operare. Magneții neodim standard încep să își piardă ireversibil proprietățile magnetice la peste 80°C.

Dacă procesul implică lichide fierbinți (siropuri, uleiuri de prăjit) sau granule de plastic uscate la temperaturi înalte, trebuie achiziționate filtre cu magneți speciali (seriile de magneți SH, UH, EH) care rezistă la 150°C, 180°C sau chiar 200°C. Ignorarea acestui detaliu poate transforma un filtru magnetic scump într-o simplă țeavă de inox inertă în câteva ore de funcționare.

Rentabilitatea investiției (ROI)

Investiția în sisteme de filtrare magnetică este, de cele mai multe ori, mică în comparație cu riscurile acoperite. Să luăm exemplul unei fabrici de mase plastice. Un grătar magnetic pentru buncăr costă câteva sute de euro. O reparație la o matriță zgâriată costă mii de euro, plus pierderile de producție oprită și eventualele rebuturi obținute. Ca urmare, amortizarea unui sistem de filtrare magnetică se face la primul șurub prins.

În industria alimentară, costul unui „recall” (retragere de produs de pe piață) din cauza contaminării fizice poate duce o companie la faliment, distrugând încrederea clienților. Filtrul magnetic este o poliță de asigurare ieftină și eficientă.

Integrarea în industria 4.0

Viitorul filtrării magnetice merge mână în mână cu automatizarea. Filtrele moderne pot fi echipate cu senzori care măsoară gradul de saturație cu metal (cât de „plin” este filtrul) și măsoară puterea câmpului magnetic în timp real. Astfel nu mai este nevoie de estimări empirice și de scoateri prea dese a filtrului din fluxul de producție pentru curățare.

Aceste date sunt transmise către camera de control, alertând operatorii exact când este nevoie de curățare sau dacă un magnet a suferit o degradare termică sau mecanică. Astfel, mentenanța devine predictivă, nu reactivă, garantând o calitate constantă a produsului finit realizat.

Indiferent dacă vorbim despre o mică brutărie artizanală sau despre un combinat petrochimic, particulele feromagnetice sunt o prezență inevitabilă. Filtrele magnetice moderne oferă soluția elegantă, ecologică și extrem de eficientă pentru a elimina acest pericol invizibil al contaminării cu particule feroase, protejând mașinile, brandurile și, cel mai important, oamenii.
